Emboutissage

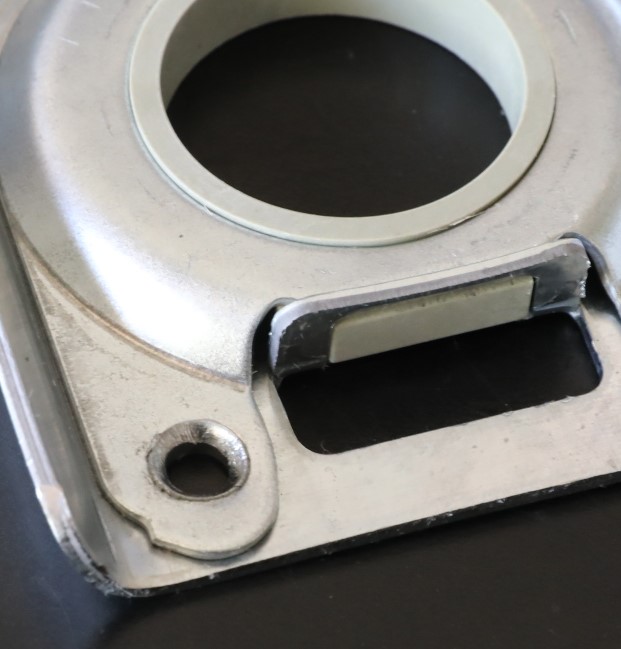

L’emboutissage est un procédé qui consiste à façonner une pièce métallique à partir d’une feuille métallique ou en aluminium, ou d’une bobine refendue d’acier laminé, appelé communément un coil chez les emboutisseurs. Ce procédé permettra un emboutissage du métal à chaud ou à froid.
Faites-vous rappeler
Nous vous rappelons directement et gratuitement pour toutes vos demandes d’informations.
Me rappelerQu'est-ce que l'emboutissage ?
Emboutir une tôle consiste à imposer un pli et une déformation de la surface de l'acier identique au poinçon et à la matrice afin de lui donner un volume en dépassant la limite élastique de la matière en alliage métallique. Le procédé d'emboutissage consiste à travailler le métal jusqu'à des déformations admissibles pour le matériau, sans aller jusqu'à la rupture de la tôle. En pratique, l'épaisseur finale de la tôle emboutie reste sensiblement égale à l'épaisseur initiale du métal. A travers le procédé d'emboutissage, nous pouvons être amenés, dans la fabrication d'outils à suivre et d'outillage embouti, à passer par des déformations successives de la tôle, à l'aide de presses, afin d'éviter les ruptures du métal, notamment pour les opérations d'emboutissages profonds.

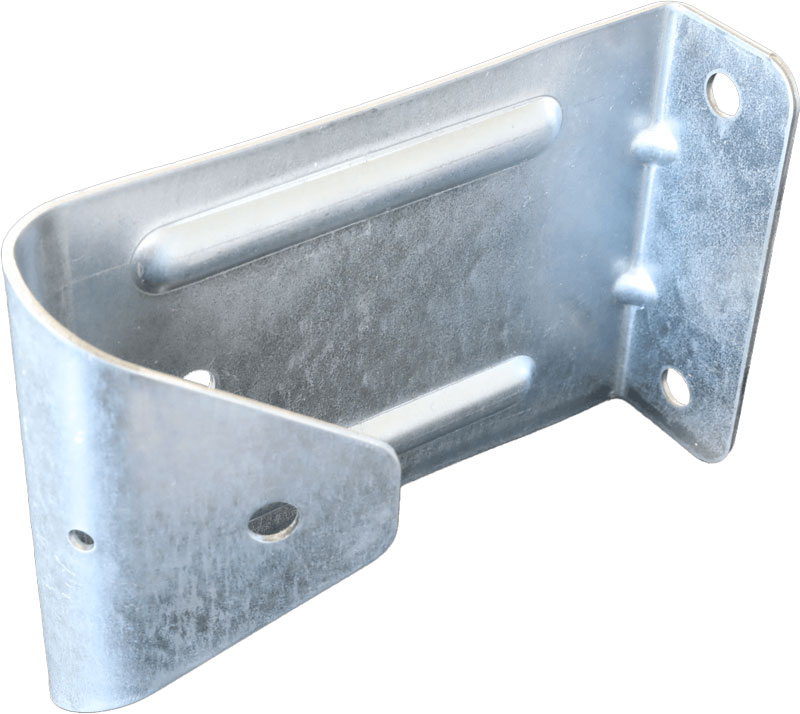

Conception de pièces et d'outillage par emboutissage
L'entreprise de découpe et d'emboutissage KUCHLY, créée en 1956 et au travers de nombreux cas et projets de déformation du métal, a acquis l'expérience lui permettant de répondre au mieux au problématiques de ses clients. Notre expertise nous permet de conseiller nos clients dans les différents choix de fabrication, de procédé de découpe de la tôle, de choix de forme de la future pièce emboutie ou encore de type d'outillage à mettre en œuvre. Un process d'emboutissage de qualité passe également par un choix des métaux à employer en fonction du type de fabrication et des applications : acier doux ou HLE (Haute Limite Élastique), galvansié ou non, laiton, cuivre, aluminium et inox alimentaire ou non.

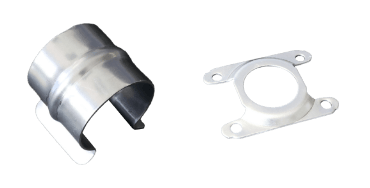

Nos techniques d’emboutissage sur-mesure
L'emboutissage consiste en une opération de déformation de la tôle que nous réalisons avec des presses, poinçons et des outils de formes réalisés par nos soins.
Nous procédons à différentes techniques d'emboutissage, comme l'emboutissage simple effet ou l'emboutissage double qui lui présente la particularité d'utiliser un presse flanc pour emboutir le métal en question. En plus de l'aluminium, nous mettons également en œuvre ces techniques d'emboutissage sur du métal, qu'il soit galvanisé ou non, et plus particulièrement sur des pièces de fixation telles que des colliers en métal, des clips de serrage, ou encore des pièces de jonction renforcées pour les structures métalliques. Enfin, notre expérience en formage de la matière par emboutissage profond nous permet de répondre à des besoins spécifiques des industries du domaine médical ou alimentaire, comme par exemple des gâches de portes en inox.
Nous avons développé des process d'emboutissage sur-mesure pour répondre à différents buts :
- renforcer une pièce en métal sur sa surface en longueur afin de minimiser la part de la matière et donc le coût de fabrication
- former des logements dans la tôle pour accueillir un autre élément métallique lors d'un assemblage,
- permettre de répondre à une utilisation spécifique comme renforcer un angle, une réserve, un plan décalé ou encore une forme volumétrique sans avoir recours à l'assemblage ou à la soudure
Les applications dans le domaine de l'emboutissage sont donc infinies.
Un process de fabrication complet, de l’emboutissage au soyage
Au-delà du procédé d'emboutissage simple ou double, nous avons également développé un réel savoir-faire sur des techniques liées au formage et au travail de pièces métalliques. Ces procédés particuliers nous permettent, sur certaines zones, d'augmenter la déformation du métal par soyage ou la dureté du métal par écrouissage en effectuant des combinaisons de techniques nous permettant de réaliser un taraudage M12 dans une tôle d'épaisseur 1,5mm (15/10 -ème de millimètres) seulement.
KUCHLY dispose de son propre bureau d'étude pour proposer à ses clients des solutions d'emboutissage sur mesure de matériaux, ayant permis , après de nombreux essais préliminaires d'un point de vue déformation des métaux, utilisation de différentes presses, réalisation de poinçons ou de matrices, de trouver les opérations successives, et donc les pas nécessaires, à la réalisation d'un outil à suivre en taraudage M12 par refoulement ou déformation de la matière métallique.
Emboutissage et déformation à froid des métaux

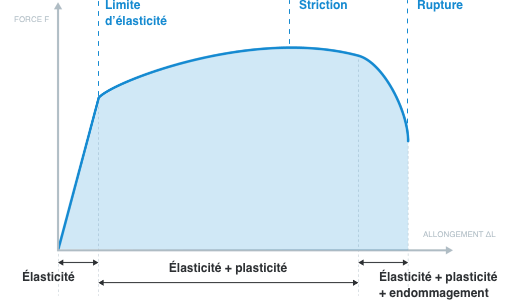

Toutes ces techniques et processus d'emboutissage sont opérés par déformation à froid du métal et de la matière, principalement par des presses, c'est-à-dire sans changer la structure moléculaire du métal, sur une matière revêtue ou non, de galvanisation ou de laquage. La corrélation de la solution de déformation mise en œuvre et le choix des matériaux sont primordiaux afin d’obtenir la bonne plage de déformation de la tôle, surtout pour les opérations de pliage et d'emboutissage (plage d’élasticité + plasticité sur le graphique ci-dessous en vert), dans le but de ne pas obtenir de criques (fissures) ou de pertes de résistance mécanique dans le métal.
La déformation des métaux s’effectue dans la zone d’élasticité et de plasticité. Il faut donc dépasser la zone d’élasticité et ne pas atteindre la zone suivante (élasticité + plasticité + endommagement), et encore moins la rupture. Pour cela, les caractéristiques des métaux adaptés à la déformation à froid sont importantes.
Dans le cadre de notre procédé d'emboutissage, pour des fabrications de pièces ou d'outillages de différents rayons et diamètres nécessaires à votre activité, nous sélectionnons les métaux en fonction de différents paramètres tels que la résistance élastique Re, la résistance mécanique Rm ou encore l’allongement A%. Cette phase de conseil est très importante et fait partie du savoir-faire que l’entreprise KUCHLY apporte à ses clients.
Des techniques complémentaires peuvent être mises en œuvre successivement dans différents outils ou simultanément dans des outils à suivre de type parisien ou outil suisse tel que :
Découpage
Le découpage consiste à détacher par cisaillement un contour à la tôle.
Pliage de Tôle
Le pliage de tôle consiste à déformer le métal sur une ligne droite à une position définie.
Taraudage et filetage de tôle
L’entreprise d’emboutissage KUCHLY vous propose tout son savoir-faire en solutions de taraudage intégré en outils à suivre ou combinés. Nos machines de taraudage nous permettent des réalisations sous presse et en tôles fines.
Le Soyage
Le soyage consiste à effectuer, à partir d’un trou, un relevage de collet avec ou sans écrouissage.
